1. Besleme gazı hazırlama sistemi
2. Ozon jeneratörü
3. Su içerisine gaz transfer etme araçları
4. Proses kontrol enstrümantasyonu

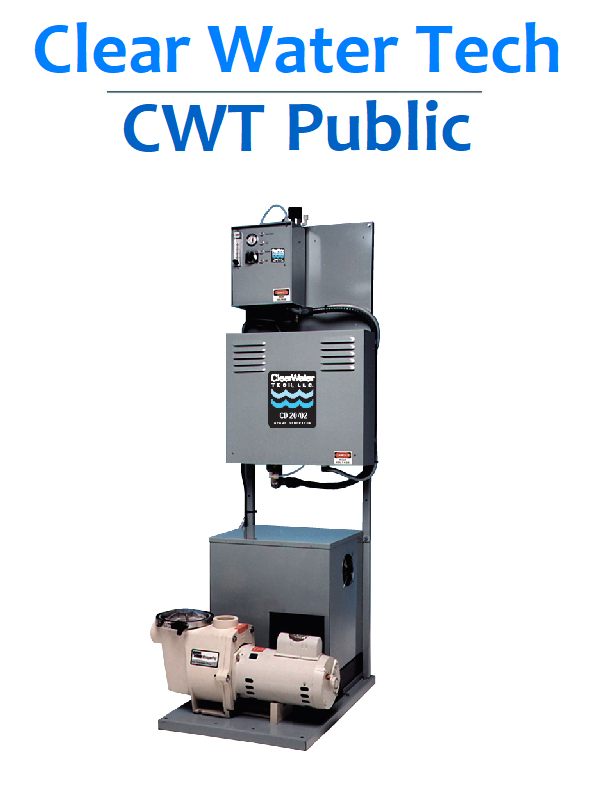

A- Ozon Jeneratörü: Corona Deşarj (CD) jeneratörleri ozon oluştururken aynı elektrik ark gibi ışıma yaparlar. Bu CD sistemlerinin en temel farkı tamamen kontrollü oluşudur. Ozon gazı çıkış akımı g/h cinsinden ölçülür.
B- Besleme Gazı Hazırlama: Atmosferik besleme gazında yaklaşık olarak oksijen miktarı %20 artırılır, temizlenir ve kurutulur. Oksijen kondansatörü ozon çıkışını oksijen seviyelerini %90 oranında arttırabilir (%400’e kadar).
C- Elektriksel Kontroller: Güvenliği otomasyonu ve açma kapama işlemlerini gerçekleştirmek için ozon sistemi elektrik ünitesi içerir.
D- Gösterge / Sayaç: Besleme gazının akış hızı, vakum ve basınç kritik parametrelerdir. Bunlar izlenmeli ve optimum sistem performansı için ayarlanmalıdır. Kritik işletme parametreleri olan besleme gazı akış hızı, vakum ve basınç göstergede bulunur ve optimum sistem performansı için ayarlanır.
E- Vakum Kırıcı: Ozon enjektör manifoldu ve ozon jeneratörü arasında yer alır. Ozon jeneratörüne suyun geri akışını engellemeyi sağlayan bir güvenlik mekanizmasıdır.
F- İzleme ve Kontrol: Çözünmüş olan veya ortamda bulunan ozon seviyesi izlenebilir ve kontrol edebilir. Bu sayede sistem parametreleri belirli periyotlarda değerlendirilebilir.
G- Ozon Filtrasyon Pompası: Bu pompa; basıncı yükseltmek veya ozon gazı enjekte edilen noktada optimal vakumu kolaylaştırmada, ozon enjektör manifoldu boyunca su akışını arttırmak için gereklidir. Pompa boyutları ozon ihtiyacına, sistem basıncına ve su akış debisine bağlıdır.
H- Enjektör Manifoldu: Su akışı içerisinden güvenlice ozon gazını çekmek için vakum oluşturur ve su içerisine ozon gazını en uygun şekilde transfer eder. Enjektör manifoldu boyutu; kullanılan ozon sistemine, sistem basıncına, boru çapına ve su debisine bağlıdır.
İ- Çekvalf: Ozon jeneratörüne gelebilecek geri akıştaki suyu tutmak için kullanılan diğer bir güvenlik cihazıdır. Boyutu ozon jeneratörü ve enjektör manifolduna göre ayarlanır.
J- Kontak Tank: Kontak tank, suyun ince bir film tabaka haline gelerek ozon gazıyla daha fazla karışmasını sağlar. Uzun temas süresi suyun daha fazla dezenfekte olmasını ve mikropları öldürür ve offgas bacalı olması sudan ozon çıkışına izin verir.
K- Vent-off: Kontak tankta dezenfeksiyon işlemini tamamlayan ozon gazının fazlasının alınmasını sağlar.
L- Su Tutucu: Ventüriden alılan ozon gazının nemini almakta kullanılır. Kuru ozon gazı tahrip ünitesine gönderilirken tutucuda biriken su boşaltılır.
M- Ozon Tahrip Ünitesi: Dezenfeksiyon işlemini bitiren ozon gazı ozon tahrip ünitesinde oksijene dönüştürülür. Dönüştürülen oksijen atmosfere salınır.
